合成树脂瓦抗老化性能测试

发布时间：2016-09-03 14:52:00 点击：

新型环保合成树脂瓦主要是用于建筑领域，是目前较为流行屋面装饰建材。惠兰特作为一家本地规模较大且专业生产合成树脂瓦厂家。合成树脂瓦是我们的主打产品之一，具有防腐、防碱、防酸、抗老化性、隔热、隔音等性能、外观上表面平整、颜色均匀、无裂纹、破孔、烧焦、气泡、明显麻点、异色点等现象。

很多人对于合成树脂瓦的抗老化功能存在疑虑，为了打消大家这个顾虑，今天教大家一个技术性的方法去测试下我们惠兰特环保合成树脂瓦抗老化性能。

这个实验主要是从树脂瓦的外观颜色、冲击强度保留率步骤进行：

　　1.1 老化试验条件

　　老化试验应按GB/T 16422. 2—1999中A法的规定进行。黑板温度为(65±30)℃、相对湿度为(65±5)%，喷水周期为喷水时间(18±0.5)min，两次喷水间无水时间为(102±0.5)min，无暗周期，老化面为环保合成树脂瓦的表面。

　　1.2 外观与颜色

　　1.2.1 外观：在自然光或等效光源下距离为0.3 m进行目测。

　　1.2.2 色差：试样的长和宽为50 mm×40 mm，数量不应少于2个，使用CIE D65标准光源(包括镜面反射)，测定条件8/d或d/8(两者都没有滤光器)的分光光度仪。应按GB/T 11186.1.GB/T 11186. 2.CB/T 11186. 3的规定进行测量，一个试样为原始试样，另外一个试样进行老化。老化试样取出后应在24 h内测量，每个试样测量两个点，取平均值，计算出△E。

　　灰度等级应按GB/T 250的规定测试。

　　1.3 冲击强度保留率

　　1.3.1 试样制备：试样采用双V型缺口，长度l为(50±l)mm，宽度b为(6. 0±0.2)mm，厚度h为环保合成树脂瓦的原厚，缺口底部半径rN为(0. 25±0.05)mm，缺口剩余宽度为(3. 0±0.l)mm，试样数量不应少于6个。摆锤应冲击在试样的底层。

　　1.3.2 试验设备：冲击试验机应符合GB/T 1043.1的要求。

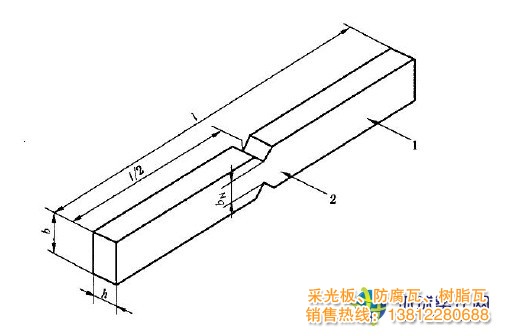

　　1.3.3 试验条件和结果表示：跨距L = 40+0.5 mm，试样的冲击方向见图1。

说明

　　1 —— 底层;

　　2 —— 冲击方向。

　　冲击强度应按式(1)计算：

　　AN=E/(h×bN)×1000 ………………………………(1)

　　式中：

　　AN —— 冲击强度，单位为千焦耳每平方米(kj/m2);

　　E —— 试样断裂时吸收的已校准的能量，单位为焦耳(J);

　　h —— 试样厚度，单位为毫米(mm);

　　bN —— 试样缺口底部剩余宽度，单位为毫米(mm)。

　　冲击强度保留率应按式(2)计算：

　　R = AN1/AN0×100%…………………………(2)

　　式中：

　　R —— 冲击强度保留率，%;

　　AN0 —— 老化前冲击强度，单位为千焦耳每平方米(kj/m2);

　　AN1 —— 老化后冲击强度，单位为千焦耳每平方米(kj/m2);

　　2.1 判定规则

　　2.1 老化性能

　　经10000 h老化后性能应符合以下要求：

　　2.1.1 外观与颜色

　　2.1.1 外观：经人工加速老化试验后不应出现龟裂、斑点和粉化现象。

　　2.1.2 色差：单一颜色、表面平整的试样，老化前后试样的颜色变化用AE表示，AE≤5。

　　特殊装饰(如非单一颜色、木纹、压花等)的试样，老化前后试样的颜色变化用灰度卡评定，灰度等级不应小于3级。

　　2.2.1 冲击强度保留率

　　老化试验后简支梁双V缺口冲击强度保留率不应低于60%。

　　友情提示：

　　合成树脂瓦在运输过程中需用软物垫衬，隔离震动。装卸中不应抛掷，避免磨伤，划伤表面。贮存时堆放地面应平整防止挤压，并按规格分别堆放，应采取平面堆垛，每垛不应超过200张。

【本站新闻中心内容来源于互联网或者为丰腾科技原创，如若侵犯贵网文章之所有权，请联系我们！】
